人形機器人小腿骨架的加工難點與解決方案、五軸加工工藝詳解正成為制造工程領域的熱點話題。2023年12月，特斯拉發布的Optimus Gen-2視頻展示了令人印象深刻的進步——比第一代速度快30%、重量減輕10kg，并增加了六維力傳感器和觸覺傳感器。這些突破性進展背后，是精密機械加工技術的不斷創新。
我們的制造團隊深知機械加工在人形機器人關節系統中的關鍵作用。特別是小腿骨架，作為承重和運動的核心部件，其精度和強度直接影響機器人的整體性能。靈巧手作為人形機器人的亮點，需要高度靈活和精細控制能力的末端執行器，而這種精細控制同樣適用于腿部骨架系統的設計與制造。
在動力系統方面，空心杯電機目前仍是最可靠的方案，這也為我們的機械加工工藝提出了新的挑戰。我們注意到特斯拉在2023年AI day展示了三款旋轉執行器，對應小中大三個功率等級，這種分級設計理念同樣適用于小腿骨架的加工工藝優化。
此次，我們將分享多年來在輪腿機器人和人形機器人精密部件制造中積累的經驗，探討五軸加工中的技術難點及其突破方法。作為專注于精密機械加工的高新技術企業，我們期待通過這篇文章，為同行提供有價值的工藝參考。

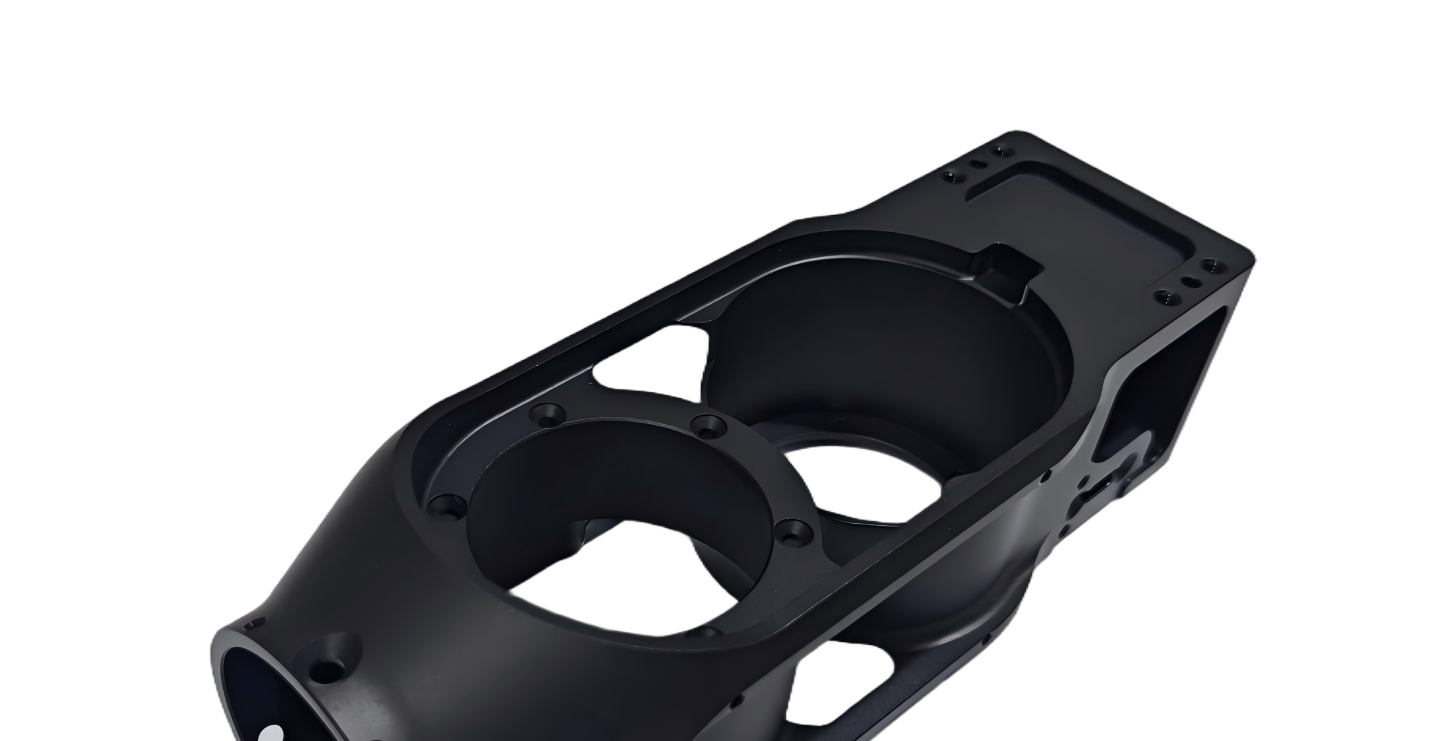

小腿骨架作為人形機器人的關鍵負重部件，其結構設計與材料選擇直接影響整機性能。傳統小腿骨架設計面臨著前后側支撐強度不足或重量過大的兩難困境。若采用空腔結構，支撐強度不足；若全部填充鋁合金，又會大幅增加重量與電機負擔。
目前主流人形機器人身高在1.3至1.8米，重量區間為50至120公斤。在這一規格下，小腿骨架必須同時滿足輕量化與高強度的雙重要求。理想的小腿設計應遵循"高總質心、低慣量、低質量、高剛性"原則，以提升高動態響應能力。
材料選擇方面，近年來復合材料應用取得突破性進展。碳纖維復合材料密度僅為鋼材的1/3，比鋁合金輕30%，且抗拉強度一般在3500MPa以上，是鋼的7-9倍。
現代高性能小腿骨架通常采用"三明治"復合結構：碳纖維外殼包覆、PEEK(聚醚醚酮)材料作為骨架、PMI(聚甲基丙烯酰亞胺)泡沫作為填充。PEEK樹脂耐高溫260度，機械性能優異，自潤滑性好；而PMI泡沫是目前強度和剛度最高的耐熱泡沫塑料(180～240℃)。
在加工需求方面，小腿骨架既要實現靈活的旋轉功能，又要在運動碰撞中具備足夠強度，同時保持輕量化特性。此外，腿部還需集成多種傳感器，包括角度傳感器、力傳感器、加速度計與陀螺儀，以實現精確的運動控制和平衡調節。
五軸加工技術為人形機器人小腿骨架的制造提供了前所未有的可能性，然而這項技術也面臨諸多挑戰。與傳統加工方式相比，五軸加工通過多軸聯動，能在一次裝夾中完成復雜曲面、異形結構的加工，減少重復定位誤差，精度可達微米級。
在實際應用中，刀具干涉問題是五軸加工最棘手的難點之一。由于五軸加工同時進行多個軸向的運動，刀具的相對位置更為復雜，干涉發生的概率相對較高。刀具與工件表面的碰撞、刀具與夾具的干涉以及刀具與加工路徑不匹配都是常見的干涉表現。
另外，刀具路徑規劃不當也會導致表面質量下降。五軸加工對編程要求極高，編程人員需結合機床特點和工件形態選擇合適的夾具與定位方案。業內領先的CAM軟件如Hypermill和Mastercam推出的智能編程模塊，通過AI自動優化刀具路徑，可減少人工編程時間50%。
盡管五軸設備成本高昂(約50-100萬美元)，但其在高端定制領域的價值不可忽視。值得注意的是，與3D打印技術結合使用，先用3D打印制造毛坯，再用五軸加工進行高精度表面處理，可縮短交付周期30%以上。
在我們的實踐中，我們發現五軸加工還需解決材料變形問題。特別是鋁合金熱處理過程中產生的不均勻塑性變形，會影響后續加工精度。因此，我們采用預氧化區退火與攪拌參數調整等技術手段，有效控制材料變形。
針對人形機器人小腿骨架五軸加工的難點，我們在實踐中總結出了一套系統化解決方案。首先，采用高速高動態補償功能，通過提前預處理數據，預測機床加工軌跡并修正變形誤差，從而實現高速高精度的軌跡輸出。
溫度控制是保證加工精度的關鍵因素。我們引入的溫度場測量系統能實時監測機床溫度分布，預測并補償熱變形對精度的影響，將熱位移誤差控制在最小范圍內。此外，空間補償位置度功能通過精確測量和補償機床的21項空間精度誤差，顯著提升了加工位置的準確性。
在軟件應用方面，我們與hypermill等CAM解決方案提供商保持緊密合作?；跈C(jī)床運動學和幾何學的最優傾斜策略是關鍵突破點，包括：
固定刀具傾斜的多軸分度：通過移動和傾斜工作平面實現多方向加工，無需重新裝夾
自動分度：對于不符合5軸同步銑削動態要求的情況，采用自動化3+2銑削技術
5軸同步加工：替代傳統3+2銑削，尤其適用于陡壁區域的加工
同時，通過多軸聯動的自動化控制方法，我們簡化了結構設計，利用內置電機及運動節點的減速機直接實現運轉，不僅節約成本，還提高了運轉精度。我們采用"一次裝夾"工藝，整個加工過程無需重復定位，既保證了加工精度，又減少了工裝夾具數量和占地面積。
人形機器人小腿骨架的五軸加工技術無疑是當代精密制造領域的重要突破。通過本文的分析，我們可以清晰看到，小腿骨架作為機器人的關鍵負重部件，必須同時滿足輕量化與高強度的雙重要求。因此，材料選擇和加工工藝的創新顯得尤為重要。
在實際生產中，五軸加工技術雖然面臨刀具干涉、路徑規劃和材料變形等諸多挑戰，但通過高速高動態補償功能、溫度場測量系統和空間補償位置度功能的應用，這些問題已經得到有效解決。尤其是"一次裝夾"工藝的采用，不僅保證了加工精度，同時也提高了生產效率。
當然，先進的加工技術離不開專業團隊的支持。作為創始于2004年的高新技術企業，我們擁有東莞、常熟、沈陽三大制造基地，以及日本和德國的海外技術與銷售服務中心。我們不僅在人形機器人領域積累了豐富經驗，還將業務拓展至半導體、生物醫療、科研配套等多個高精尖領域。
最后，隨著人形機器人技術的不斷發展，小腿骨架的加工工藝也將持續優化。無論是材料科學的突破還是加工方法的創新，都將推動人形機器人向更高效、更智能的方向發展。聯系我們：讓機器人"跑得更穩一點"！我們期待與更多同行交流合作，共同推動中國制造在人形機器人領域取得更大突破。
總之，五軸加工技術為人形機器人小腿骨架的制造提供了無限可能。通過持續創新和工藝優化，我們相信未來的人形機器人將更加靈活、可靠，為人類社會帶來更多便利與價值。
人形機器人小腿骨架五軸加工的核心技術突破與實踐經驗，為制造工程師提供系統化解決方案。
? 小腿骨架需采用"三明治"復合結構：碳纖維外殼+PEEK骨架+PMI泡沫填充，實現輕量化與高強度平衡
? 五軸加工關鍵難點包括刀具干涉、路徑規劃和材料變形，需通過高動態補償和溫度控制系統解決
? "一次裝夾"工藝配合CAM軟件優化，可將加工精度控制在微米級，同時減少重復定位誤差
? 采用固定刀具傾斜、自動分度和5軸同步加工策略，顯著提升復雜曲面加工效率和表面質量
? 溫度場測量系統實時監測補償熱變形，空間補償功能修正21項精度誤差，確保加工穩定性
通過系統化的工藝優化和技術創新，五軸加工已成為人形機器人精密部件制造的核心技術。掌握這些關鍵技術要點，將為制造企業在人形機器人產業鏈中占據重要地位奠定基礎。
Q1. 人形機器人小腿骨架的主要材料是什么? 小腿骨架通常采用"三明治"復合結構,包括碳纖維外殼、PEEK(聚醚醚酮)骨架和PMI(聚甲基丙烯酰亞胺)泡沫填充。這種結構既輕量又高強度,滿足了機器人對性能的要求。
Q2. 五軸加工技術在制造小腿骨架時面臨哪些主要挑戰? 主要挑戰包括刀具干涉問題、復雜曲面的刀具路徑規劃、材料加工變形控制以及加工效率與表面質量的平衡。這些問題需要通過先進的CAM軟件和加工策略來解決。
Q3. 如何提高五軸加工的精度和穩定性? 可以采用高速高動態補償功能、溫度場測量系統和空間補償位置度功能。這些技術可以預測并修正加工誤差,控制熱變形,提高加工位置的準確性。
Q4. "一次裝夾"工藝有什么優勢? "一次裝夾"工藝可以在整個加工過程中無需重復定位,既保證了加工精度,又減少了工裝夾具數量和占地面積,提高了生產效率。
Q5. 五軸加工技術如何優化刀具路徑? 通過采用固定刀具傾斜的多軸分度、自動分度和5軸同步加工等策略,結合先進的CAM軟件,可以優化刀具路徑,提高復雜曲面的加工效率和表面質量。
